Die gesamte Ausstattung ist nur aus sehr hochwertigen Komponenten zusammengestellt. Moderne ServoTechnik für Antriebe, wartungsfreie und staubdichte Linearantriebe, kraftvolle Hybrid-Hydraulik, großzügige Zylinder, pulverbeschichtetes Gestell und Edelstahlverkleidung, moderne Programmierung, sowie Import- und Exportmodule…. Somit sprechen wir hier über eine effiziente, wirtschaftliche, sehr hochwertige Maschine. Optional lieferbar: • Rohraufschublänge: 4000mm und 6000mm • Maschine auf Rollen Bemerkung: Für alle die weniger Anspruch an eine Dornbiegemaschine stellen, haben wir die „Ecoline“ -Produktlinie entwickelt. Der wesentliche Unterschied ist das die Ecoline Maschine nicht mit einem automatischem Vorschub ausgestattet werden kann.

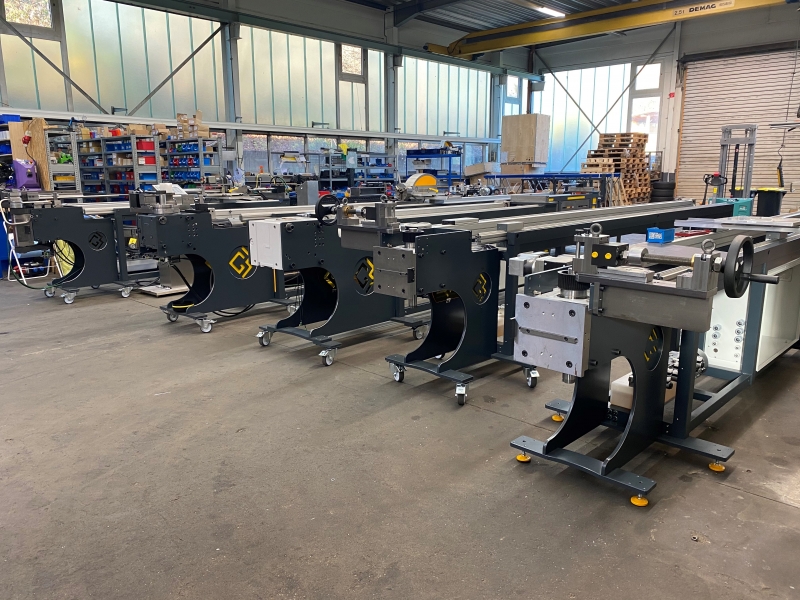

Unsere Dornbiegemaschinen ERB 54 / 60 bieten die Möglichkeiten Rohre und Vollmaterial sehr schnell, einfach und wiederholgenau zu biegen. Auch komplexe Geometrien sind maßhaltig und wirtschaftlich herzustellen. Durch den Einsatz von unterschiedlichen Dornen für unterschiedliche Rohrdurchmesser mit unterschiedlichen Wandstärken, können auch sehr enge Biegeradien bis 1,5 x D realisiert werden. Gesteuert werden die Arbeitsabläufe durch eine SPS- Steuerung mit einer von uns entwickelten, bedienerfreundlichen Biegesoftware, die es erlaubt Folgebiegungen zu programmieren und abzurufen. Das Maschinengestell ist aus einer stabilen Stahlrohrkonstruktion, die auf Wunsch auch mit Rollen ausgestattet werden kann. Der Biegeprozess wird durch ein robustes Cyclo-Getriebe, angetrieben durch einen 2,5 KW Motor, ausgeführt. Das zu biegende Rohr (oder Vollmaterial) wird in ein Dreibackenfutter eingespannt, das auf einem lineargeführten Schlitten montiert ist. So können bei unterschiedlichen Werkzeugdurchmessern über eine Seitenverschiebung die exakten Positionen zum Werkzeugmittelpunkt bestimmt werden. Die Längeneinstellung wird über eine Linearachse genaustens positioniert. Die Dornstange ist einfach und schnell auszuwechseln und nach dem Einbau auch einfach auf das benötigte Maß einzustellen. Um den Verlust an Dornschmiermittel so gering wie möglich zu halten, wurde durch die Dornstage eine dünne Schmierleitung geführt, die es ermöglicht den Dorn mit genau dosierter Menge an Schmiermittel zu versorgen. Durch die Steuerung kann das Schmiervolumen problemlos eingestellt und angepaßt werden. Ein kräftiger Hydraulikzylinder sorgt, programmierbar, für einen frühzeitigen Dornrückzug. Um verschiedene Dornstangen zu lagern, ist seitlich an dem Maschinengestell eine Halterung angebracht. Die Biege-Werkzeuge sind einfach und schnell auf die jeweiligen Rohrdurchmesser einstellbar und/oder umrüstbar. Der Spannbacken wird hydraulisch zugefahren. Das Gegenlager wird mittels einer Trapezspindel voreingestellt und dann ebenfalls hydraulisch beigefahren. Außer die Gegenlager, die auch als Gleitschienen fungieren und daher aus Polyamid gefertigt werden, bieten wir alle Biegewerkzeuge in gehärtetem und auch in ungehärtetem Stahl an.
