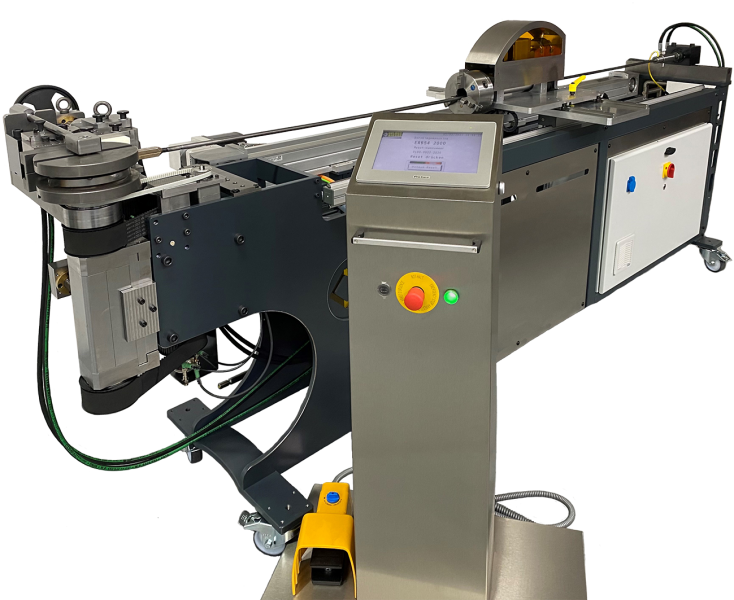

  • Gesamtansicht ERB 42 industrie
    Gesamtansicht ERB 42 industrie

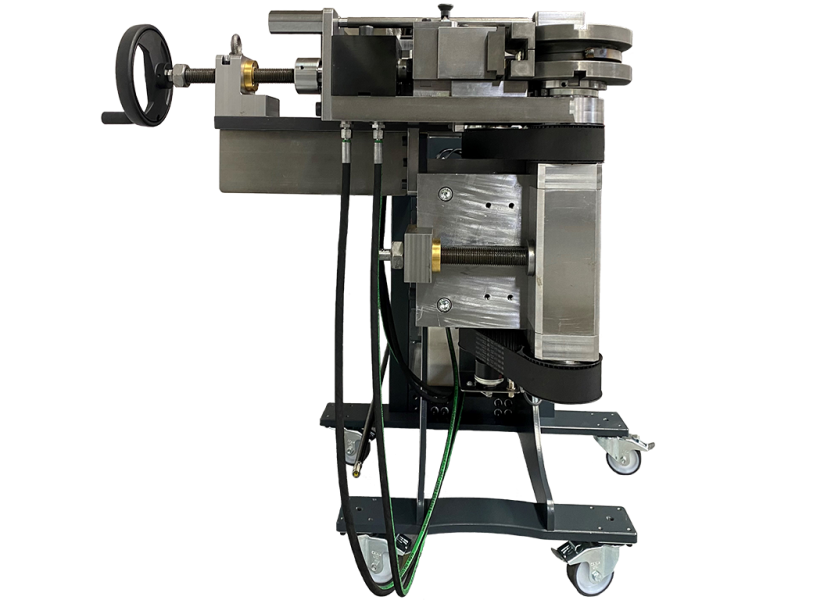

  • links biegen
    links biegen

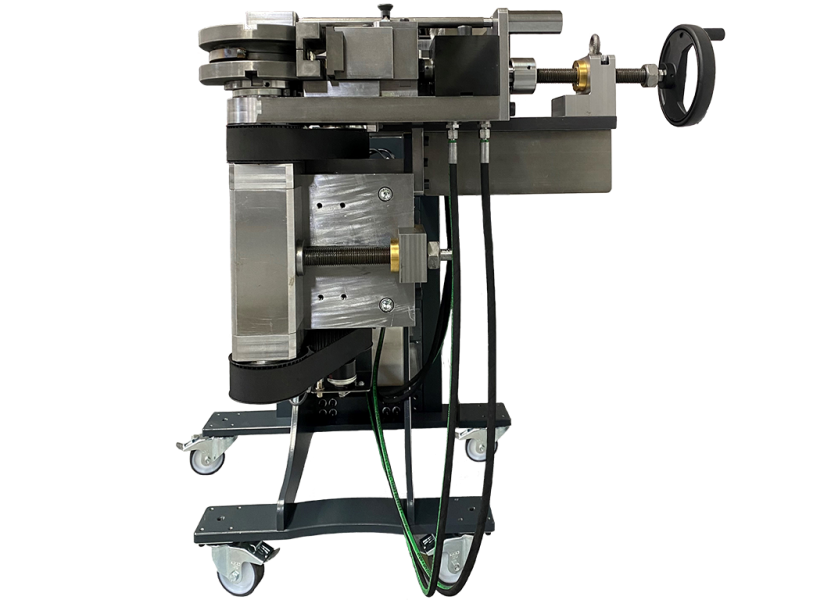

  • rechts biegen
    rechts biegen

Durch die Montage der Spannzange auf einem lineargeführten,
seitlich verschiebbaren Schlitten, kann die exakten Positionen zum
Werkzeugmittelpunkt problemlos bestimmt werden. Eine Automatische
Werkzeugrückstellung nach dem Biegevorgang ermöglich einen komplett
automatisierten Arbeitsablauf.
Das zu biegende Rohr (oder Vollmaterial) wird eingespannt in ein
Dreibackenfutter, das auf einem lineargeführten Schlitten montiert
ist. So können bei unterschiedlichen Werkzeugdurchmessern über eine
Seitenverschiebung die exakten Positionen zum Werkzeugmittelpunkt
bestimmt werden. Die Längeneinstellung wird über eine Linearachse
genaustens positioniert. Die Dornstange ist einfach und schnell
auszuwechseln und nach dem Einbau auch einfach auf das benötigte Maß
einzustellen.


Serienausstattung:
• Stabiles Cyclo Getriebe der Biegeachse
• Drehzahl einstellbar max 40°/sek
• Biegerichtung links und rechts
• Biegewinkelaufl ösung 0,1°
• max. Biegeradius 120°
• Biegewellendurchmesser 25 mm / 50 mm
• Elektronische Längenmessung Aufl ösung ±0,1mm
• Verdrehung ist motorisch und servogesteuert
• Verdrehmessung Aufl ösung ±0,1°
• Vorschub ist motorisch und servogesteuert
• Dreibackenfutter zur Arretierung des Rohres im Laufwagen
• hydraulische Spannzange
• Automatische Werkzeugrückstellung
• Externes Bedienpult SPS Steuerung:
• Touchscreen 10” QVGA colour
• USB Anschluss
• Fußschalterbedienung
• Ein- und Zweihandbedienung
• Datenübertragung per Netzwerk (W)LAN oder USB
• Fernwartung
• Materialdatenbank
• Leistung Hydraulik 1,5 kW
• Hydraulische Rohrspannung mit einstellbarem Spanndruck
• Programmierbarer vorzeitiger Dornrückzug
• Elektrische Dornschmierung mit Öl
• Faltenglätterhalter
• Vorprogrammierte 2D Geländergeometrien mit Eingabe der
Längen direkt an der Maschine

general request
Use the desktop version of the website to request prices directly online.

Dornbiegemaschine ERB 42 Industrie
Antriebsleistung Biegeachse: 1,5 KW
Drehzahl Biegewelle: 40°/s Einstellbar
Max. Biegeradius Rm: 120 mm
Min. Biegeradius: 23 mm
Ø Biegewelle: 25 / 50 mm
Biegerichtung: rechts / links
Antriebsleistung Hydraulik: 1,5 KW
Max. Biegeleistung
Streckgrenze max. 210 N/mm² 40 mm x 2 mm
Max. Biegeleistung VA 1.4301 40 mm x 2 mm
4kt Rohr St 30 x 30 x 3
Kleinster Rohrdurchmesser 6 mm
Maschinenlänge: 2000 mm - 4000 mm - 6000 mm
Längenvorschub: elektrisch Antrieb
Verdrehung: elektrischer Antrieb
Spanndruck: verstellbar
Dreibackenfutter: 160 mm mechanisch
Dornschmierung: serienmäßig
Spannung: 400 V
Steuerung: SPS –Steuerung
Bedienpult: Auf Rollen
Bedienung: 10 Zoll Touchscreen, Fußschalter

Werkzeugrückzug
links biegen
rechts biegen
Antriebsriemen
>dorn für Vierkantrohr
Werkzeugrückzug
links biegen
rechts biegen
Antriebsriemen
>dorn für Vierkantrohr
