  • vollmaterial bis 35mm
    vollmaterial bis 35mm

Funktionshinweise

Anders als beim Dornbieger biegt der Maschinentyp »Rotation« ohne Dorn, die Biegeradien sind größer und abhängig von der Wandstärke des Rohrs. Die Biegeradien können Sie der Tabelle entnehmen. Für jeden Rohrdurchmesser benötigen Sie eine passende Biegeschablone, es besteht die Möglichkeit mehrere Biegewinkel hinter einander einzuprogrammieren und hintereinander abzuarbeiten. Diese Programme sind auch speicherbar. Optional können die Modelle »Rotation« zum Auslösen der Biegung mit einem Fußpedal betrieben werden. Die besten Ergebnisse erreichen Sie mit geglühtem Rohr.

demande générale
Utilisez la version de bureau du site Web pour demander des prix directement en ligne.
Technische Daten Rotation 76
Motorleistung (kW)  2,2
Spannung (V)  400

Umdrehungsgeschwind.

pro Minute (min¯¹)



3.5 °/s
Maße L x B x H (mm)  810 x 1100 x 1200
Maschinengewicht (kg) 560
Biegeleistung Drehteller:
Rundmaterial   Ø 55 mm ST 33
Flacheisen  80 x 20 mm
Vierkant  60 x 4 mm
Rohr  Rohr  Ø 76 mm x 6
Maximaler Biegeradius CLR 330 mm



Werkzeugset für Rundrohr Preisklasse 1

Biegedurchmesser 151 - 200 mm
für Rundrohr 5-27 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rundrohr Preisklasse 2

Biegedurchmesser 151 - 200 mm
für Rohre 27 bis 40 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rundrohr Preisklasse 3

Biegedurchmesser 201 - 250 mm
für Rundrohr 5-50 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rundrohr Preisklasse 4

Biegedurchmesser 251 - 300 mm
für Rundrohr 5-60 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rundrohr Preisklasse 5

Biegedurchmesser 301 -350 mm
für Rundrohr 5-60 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rundrohr Preisklasse 6

Biegedurchmesser 351 - 400 mm
für Rundrohr 5-76 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

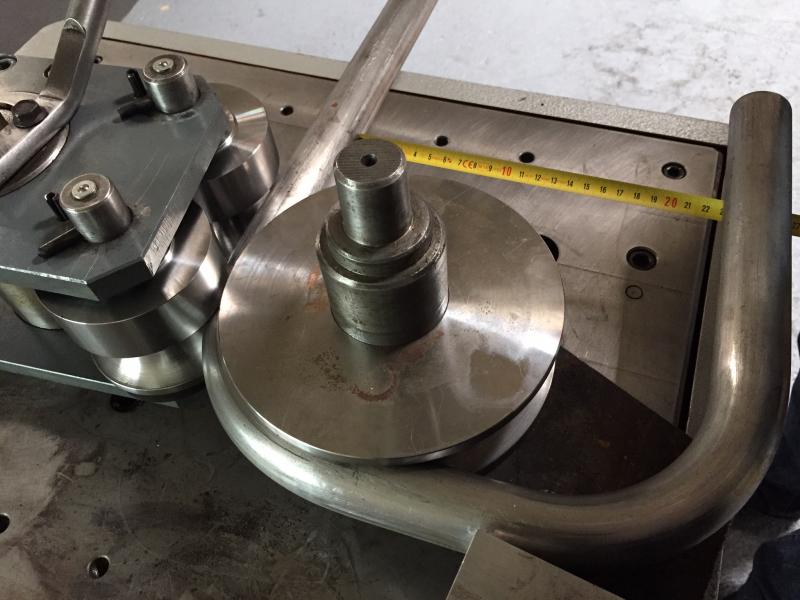

vollmaterial Biegen
Mindestabstand von Bogen
Gegenhalter / Mittnehmer
Steuerung
je nach Modell bis 35mm
vollmaterial Biegen
Mindestabstand von Bogen
Gegenhalter / Mittnehmer
Steuerung
je nach Modell bis 35mm
