  • Gesamtansicht
    Gesamtansicht
  • 1,5xD Bogen 42mm Edelstahl
    1,5xD Bogen 42mm Edelstahl
  • Biegen von Füllstäben (Rund 16mm)
    Biegen von Füllstäben (Rund 16mm)
  • Maschinenproduktion
    Maschinenproduktion

Die gesamte Ausstattung ist nur aus sehr hochwertigen Komponenten zusammengestellt. Moderne ServoTechnik für Antriebe, wartungsfreie und staubdichte Linearantriebe, kraftvolle Hybrid-Hydraulik, großzügige Zylinder, pulverbeschichtetes Gestell und Edelstahlverkleidung, moderne Programmierung, sowie Import- und Exportmodule…. Somit sprechen wir hier über eine effiziente, wirtschaftliche, sehr hochwertige Maschine.

Optional lieferbar:

• Rohraufschublänge: 4000mm und 6000mm

• Maschine auf Rollen

Bemerkung:

Für alle die weniger Anspruch an eine Dornbiegemaschine stellen, haben wir die „Ecoline“ -Produktlinie entwickelt. Der wesentliche Unterschied ist das die Ecoline Maschine nicht mit einem automatischem Vorschub ausgestattet werden kann.



Unsere Dornbiegemaschinen ERB 54 / 60 bieten die Möglichkeiten Rohre und Vollmaterial sehr schnell, einfach und wiederholgenau zu biegen. Auch komplexe Geometrien sind maßhaltig und wirtschaftlich herzustellen. Durch den Einsatz von  unterschiedlichen Dornen für unterschiedliche Rohrdurchmesser mit unterschiedlichen Wandstärken,  können auch sehr enge Biegeradien bis 1,5 x D realisiert werden.

Gesteuert werden die Arbeitsabläufe durch eine SPS- Steuerung mit einer von uns entwickelten, bedienerfreundlichen Biegesoftware, die es erlaubt Folgebiegungen zu programmieren und abzurufen.

Das Maschinengestell ist aus einer stabilen Stahlrohrkonstruktion, die auf Wunsch auch mit Rollen ausgestattet werden kann. Der Biegeprozess wird durch ein robustes Cyclo-Getriebe, angetrieben durch einen 2,5 KW Motor, ausgeführt. Das zu biegende Rohr (oder Vollmaterial) wird in ein Dreibackenfutter eingespannt, das auf einem lineargeführten Schlitten montiert ist. So können bei unterschiedlichen Werkzeugdurchmessern über eine Seitenverschiebung die exakten  Positionen zum Werkzeugmittelpunkt bestimmt werden.

Die Längeneinstellung wird über eine Linearachse genaustens positioniert. Die Dornstange ist einfach und schnell auszuwechseln und nach dem Einbau auch einfach auf das benötigte Maß einzustellen.

Um den Verlust an Dornschmiermittel so gering wie möglich zu halten, wurde durch die Dornstage eine dünne Schmierleitung geführt, die es ermöglicht den Dorn mit genau  dosierter Menge an Schmiermittel zu versorgen. Durch die Steuerung kann das Schmiervolumen problemlos eingestellt und angepaßt werden.

Ein kräftiger Hydraulikzylinder sorgt, programmierbar, für einen frühzeitigen Dornrückzug. Um  verschiedene Dornstangen zu lagern, ist seitlich an dem Maschinengestell eine Halterung angebracht.

Die Biege-Werkzeuge sind einfach und schnell auf die jeweiligen Rohrdurchmesser einstellbar und/oder umrüstbar. Der Spannbacken wird hydraulisch zugefahren. Das Gegenlager wird mittels einer Trapezspindel voreingestellt und dann ebenfalls hydraulisch beigefahren. Außer die Gegenlager, die auch als Gleitschienen fungieren und daher aus Polyamid gefertigt werden, bieten wir alle Biegewerkzeuge in gehärtetem und auch in ungehärtetem Stahl an.

demande générale
Utilisez la version de bureau du site Web pour demander des prix directement en ligne.

Antriebsleistung Biegeachse:

2,2 KW





Drehzahl Biegewelle:

40°/s einstellbar

Max. Biegeradius Rm:

150 mm

Min. Biegeradius:

23 mm

Ø Biegewelle:

25/50 mm

Biegerichtung:

rechts / links

Antriebsleistung Hydraulik:

1,5 KW

Max. Biegeleistung Streckgrenze max. 210 N/mm²



54 mm x 3 mm

Max. Biegeleistung VA 1.4301

54 mm x 2 mm

4kt Rohr St

30 x 30 x 3

Kleinster Rohrdurchmesser

6 mm

Rohraufschublänge:

2000 mm - 4000 mm - 6000 mm

Längenvorschub:

manuel / elektrisch optional

Verdrehung:

elektrischer Antrieb

Spanndruck:

verstellbar

Dreibackenfutter:

160 mm mechanisch

Dornschmierung:

serienmäßig

Spannung:

400 V

Steuerung:

SPS –Steuerung

Bedienpult:

Auf Rollen

Komplettes Werkzeug
Beschichten um Rutschen zu vermeiden
70 x1,5 r 105mm
Untergestell mit Ablage
Bedienpult mit und ohne Laptophalterung

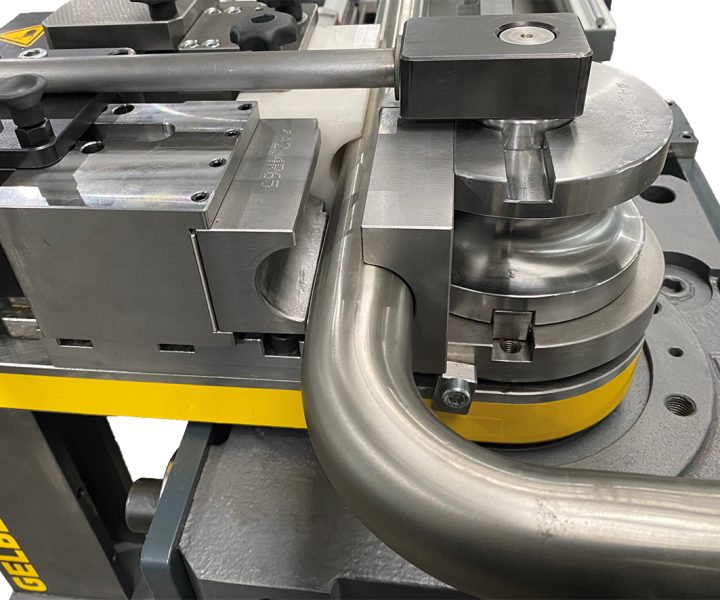

42 x 2 r 65
16 rund r27
Komplettes Werkzeug
Beschichten um Rutschen zu vermeiden
70 x1,5 r 105mm
Untergestell mit Ablage
Bedienpult mit und ohne Laptophalterung
42 x 2 r 65
16 rund r27
