  • C.B.S mit 85 mm Hub
    C.B.S mit 85 mm Hub
  • Der C.B.S mit 9 Kg
    Der C.B.S mit 9 Kg
  • Richten nach Schweißverzug
    Richten nach Schweißverzug
  • Biegen, anpassen von Rohren
    Biegen, anpassen von Rohren

Die Hauptaufgabe des C·B·S liegt darin, mit einer Kraft von 8 Tonnen und einem Hub von 85 mm Teile zu verschieben, zu positionieren, Geländer oder Rahmen zu richten oder anzupassen, Rohre zu biegen, Flacheisen oder Rundmaterial zu kanten. Diese kleine Presse hat unglaublich viele Einsatzmöglichkeiten, die von uns kontinuierlich weiterentwickelt werden. Der C·B·S kann mit einer Aufladung bis zu 150 Hübe verrichten. Er kann dank seiner zwei Griffe und zwei Bedienknöpfen vertikal und horizontal bedient werden.

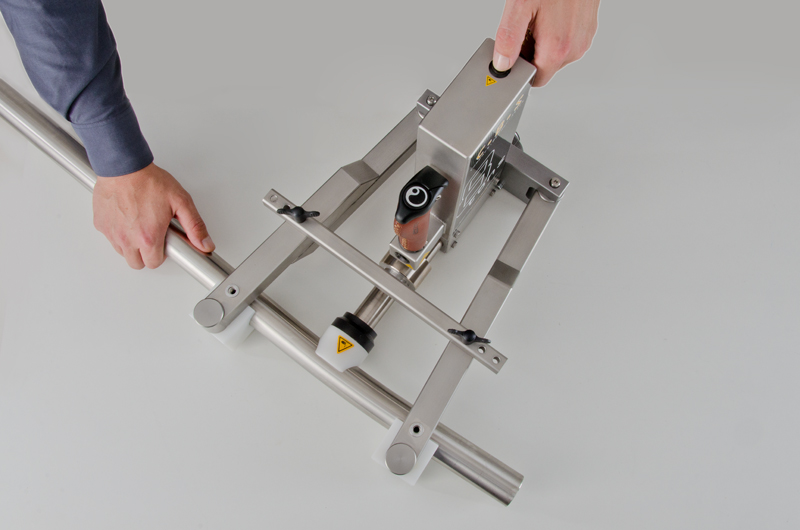

C·B·S mit Richt-Biege-Einrichtung
Der universelle Mini-Bieger C·B·S kann mit einer Richt-Biege-Einrichtung ausgestattet werden. Der Umbau zur Rohr- und Profilbearbeitung geht sehr einfach und kann in wenigen Sekunden ohne Werkzeug durchgeführt werden. Mit dieser Ausstattung halten Sie nun ein Gerät von 15 kg in der Hand, mit dem Sie Geländer biegen können und diese auf der Baustelle anpassen können. Sie können aber auch Rohre richten oder nach dem Verzug beim Schweißen korrigieren.

Allgemeine Beschreibung

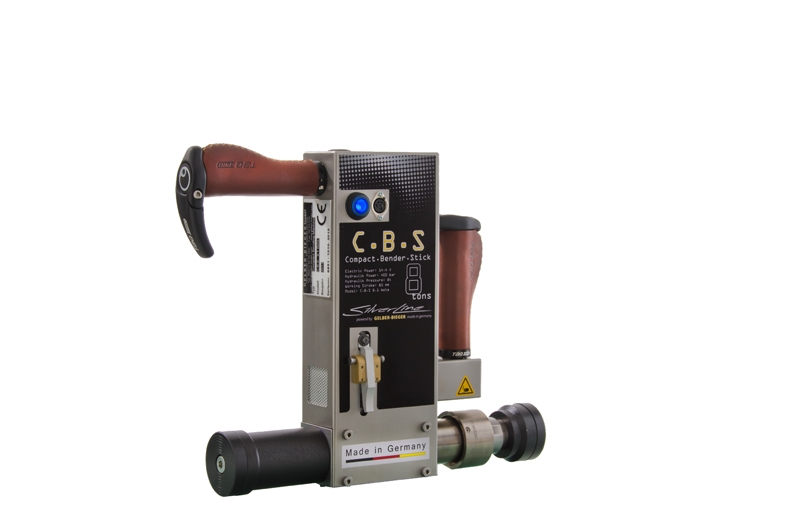

Der C.B.S. ist eine kompakte hydraulisch angetriebene Biege-, Richt- und Positioniereinrichtung. Noch nie war es möglich, auf so kompakte Weise autark 8 Tonnen Presskraft zu realisieren.

Der C.B.S. ist in der Basisausführung 9,5 Kilogramm leicht und sehr handlich.

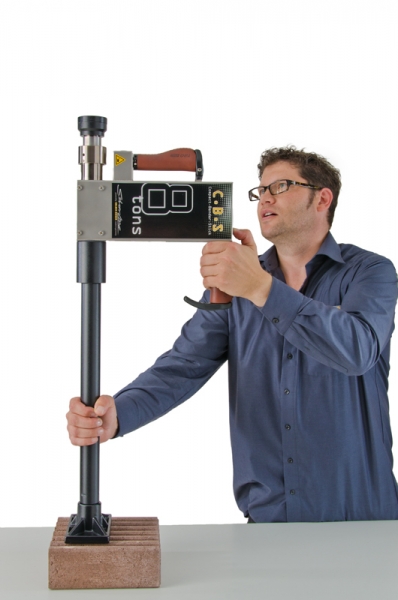

Seine Ursprungsverwendung ist das Auseinanderdrücken von Bauteilen mit Hilfe des eingebauten Zylinders. Dies kann zum einen bedeuten, dass man das Gerät zwischen zwei Bauteilen eines Bauelementes positioniert und diese damit auseinanderdrückt oder auch, dass man Bauelemente mit dem C.B.S. gegeneinander verschiebt. Der Zylinder kann bis zu 85 Millimeter ausfahren und somit die Bauteile um diesen Wert verschieben bzw. verformen. Das Gerät benötigt dabei einen Minimalabstand von 325 Millimetern.

Die kleine Presse kann mit zwei Griffen und entsprechend zwei Bedienknöpfen sowohl horizontal als vertikal bedient werden. Aufbauend auf die Basisausführung bietet der C.B.S. durch optionale Zusatzteile weitere Einsatzmöglichkeiten; mittels einer einfach aufschraubbaren Verlängerung wird der Minimalabstand von 325 Millimeter beispielsweise beim Richten deutlich größer.

Die universelle Hydraulikpresse kann zudem mit einer Richt-Biege-Einrichtung ausgestattet werden, um Rohre oder Profile zu bearbeiten. Der Umbau erfolgt in Sekundenschnelle ohne Werkzeug. Nach dem Umbau wiegt der C.B.S. insgesamt 15 Kilogramm. Das Einsatzgebiet umfasst jetzt auch das Biegen und Anpassen von Geländern (Obergurt). Rohre können gerichtet oder nach Verzug aufgrund von Schweißarbeiten wieder korrigiert werden. Ein spezieller materialschonender Aufsatz verhindert beispielsweise das Zerkratzen der zu bearbeitenden Teile.

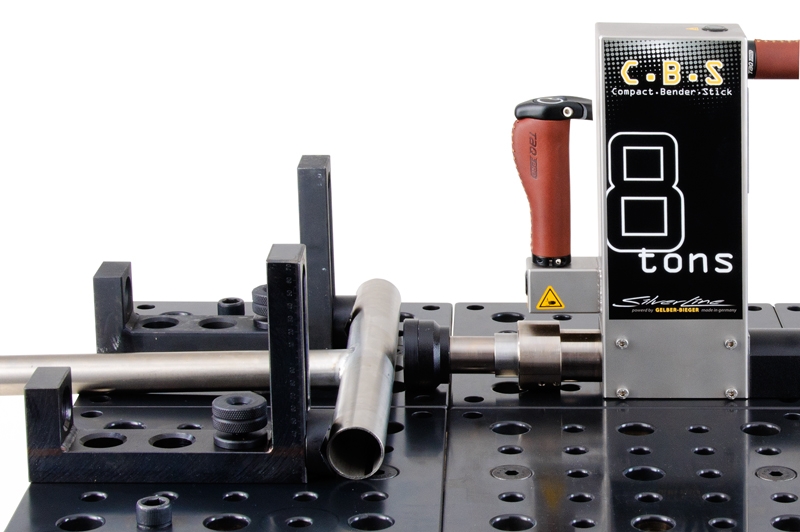

Ein weiterer Einsatzort für den C.B.S. ist der Schweißtisch. Entsprechend montiert, hält, richtet, biegt oder kantet der C.B.S alle gewünschten Teile und Materialien mit einer Druckkraft von bis zu acht Tonnen.

Eine Akkuladung ermöglicht bis zu 150 Hübe.

demande générale
Utilisez la version de bureau du site Web pour demander des prix directement en ligne.

C.B.S. Biege-Presse

8 Tonnen Kraft, kann vertikal und horizontal bedient werden.
Spannung: 14,8 V
Druck: 400 Bar
Hub: 85 mm
Hübe/Ladung: ca. 150
Gewicht: 10kg
Akkubetrieben

Je nach Auswahl des Zubehörs erhalten sie einen zusätzlichen Koffer.

Koffer für C.B.S

Koffer mit Einlagen für C.B.S und Einschraubabstützung

Einschraubabstützung für C.B.S

besteht aus:
4 Verlängerungen,
2 Verbindern

Einschraubabstützung für C.B.S

Einsteckabstützung für C.B.S

besteht aus:
3 Verlängerungen,
4 Abstützteilen,
1 Abstützteil aus Gummi und 1 Adapter für C.B.S

Einsteckabstützung für C.B.S

Richt-Biegevorrichting für C.B.S

für Rohrgrößen von 21 - 42 mm oder Flacheisen und Profilrohr.
Incl.einem Polyamid Rohreinsatz für 42 mm Rohr

Richt-Biegevorrichting für C.B.S

21 mm Polyamidrohreinsatz für Richt-Biegevorrichtung

für Rohrgröße 21 mm

21 mm Polyamidrohreinsatz für Richt-Biegevorrichtung

27 mm Polyamidrohreinsatz für Richt-Biegevorrichtung

für Rohrgröße 27 mm

27 mm Polyamidrohreinsatz für Richt-Biegevorrichtung

33 mm Polyamidrohreinsatz für Richt-Biegevorrichtung

für Röhrgröße 33 mm

33 mm Polyamidrohreinsatz für Richt-Biegevorrichtung

42 mm Polyamidrohreinsatz für Richt-Biegevorrichtung

für Rohrgröße 42 mm

42 mm  Polyamidrohreinsatz für Richt-Biegevorrichtung

Rohrbiegestempel

Stempel zum Korrigieren oder Nachbiegen von 33mm Rohr

Rohrbiegestempel

Rohrbiegestempel

Stempel zum Korrigieren oder Nachbiegen von 42mm Rohr

Rohrbiegestempel

Abkantwerkzeug für C.B.S

Zur Montage auf einem Schweisstisch komplett mit Spannbolzen.

Abkantwerkzeug für C.B.S

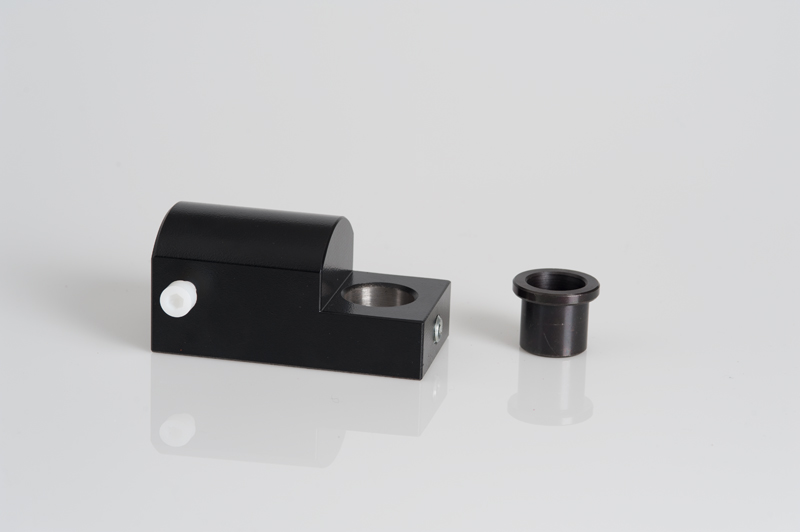

Spannbolzenadapter

Adapter zum Befestigen oder Stecken des C.B.S auf dem 28mm Schweisstisch

Spannbolzenadapter

Verbindungsstück

zum Befestigen des Spannbolzenadapters auf einem 16mm System

Richten von Rohr bis 60mm
Richten von Runden Teilen
Abkanten auf Schweisstisch
Stempel zum Biegen mit Skala
3. Platz beim Intec Preis 2015
Rohr Richt- und Biegesatz im Koffer
Richten von Vierkant
Richten von Leitern
Richten auf einer Messe
Richten einer Seitenwange
Einsteckabstützung in Koffer
Bieger und Richteinrichtung
85 mm Hub / 8 Tonnen
Zylinderbetätigung oben
Rundumschau
Rundumschau
Rundumschau
Rundumschau
Rundumschau
C.B.S mit 9 Kg
C.B.S mit D.Holletschek
C.B.S Producktfoto
Rundumschau
Einschraubverlängerung
340 mm Mindestabstand
Zylinderbetätigung vorne
Richten auf Schweisstisch
Richten auf Schweisstisch
Zylinder Zurückfahren
Rohr 42mm Biegen
Biege und Richteinrichtung
Richten Obergurt
Einsteckabstützung
Spannbolzenadapter

Die verschiedenen Einsatzmöglichkeiten werden ihnen hier von Daniel Holletschek Persönlich gezeigt

C.B.S vorstellung
Richten von Rohr bis 60mm
Richten von Runden Teilen
Abkanten auf Schweisstisch
Stempel zum Biegen mit Skala
3. Platz beim Intec Preis 2015
Rohr Richt- und Biegesatz im Koffer
Richten von Vierkant
Richten von Leitern
Richten auf einer Messe
Richten einer Seitenwange
Einsteckabstützung in Koffer
Bieger und Richteinrichtung
85 mm Hub / 8 Tonnen
Zylinderbetätigung oben
Rundumschau
Rundumschau
Rundumschau
Rundumschau
Rundumschau
C.B.S mit 9 Kg
C.B.S mit D.Holletschek
C.B.S Producktfoto
Rundumschau
Einschraubverlängerung
340 mm Mindestabstand
Zylinderbetätigung vorne
Richten auf Schweisstisch
Richten auf Schweisstisch
Zylinder Zurückfahren
Rohr 42mm Biegen
Biege und Richteinrichtung
Richten Obergurt
Einsteckabstützung
Spannbolzenadapter

Indicateur de configuration

Zur Basisaustattung, gehört:

Wasserdichter Koffer; C.B.S Compakt Bending Stick; Ladegerät. Der Koffer hat zwei Etagen, in die Obere passt der C.B.S mit Ladegerät, in die untere könnten SIe die Einschraubverlängerungen und den Spannbolzenadapter platzieren.



notre conseil

Bei einem Einsatz auf der Baustelle denken Sie an die Einsteck- bzw. Einschraubverlängerungen.

Wenn Sie den C.B.S mit einem Schweisstich verbinden möchten, benutzen Sie den Spannbolzenadapter. (Vermerken Sie, welches Sytem Sie benutzen: 16 oder 28mm!).
