... Klein, Leicht, Stark...

Wir präsentieren ihnen mit dieser Maschine eine kleine, leichte, starke und energieeffiziente Abkantpresse mit einer Kantlänge von 1250 mm. Die Abkantpresse GB 40 - 1250 NC ist mit den Maßen 1.8 m (h), 0,9 m (t) und 1.8 m (b) eine der kompaktesten Maschinen in diesem Bereich, die in der Lage ist, eine Länge bis zu 1.250 mm zu kanten. Während in der Regel solche Pressen um die 3.500 Kilogramm wiegen, ist sie mit einem Gewicht von nur 1.600 Kilogramm auch die wahrscheinlich Leichteste auf dem Markt. Gewicht und Maße garantieren eine sehr hohe Flexibilität, heißt die Maschine ist einfach transportabel und passt auch durch die meisten Türen. Mit 40 Tonnen Biegekraft erzeugt durch 2 Zylinder gehört sie - trotz ihrer Kompaktheit und des geringen Gewichts - zu den stärksten Abkantpressen in diesem Kantbereich. Selten ist auch die Einbauhöhe für Werkzeuge von bis 310 mm, mit der entsprechend große Teile bearbeitet werden können oder die zusätzlich die Möglichkeit bietet, ein Werkzeugschnellspannsystem zu integrieren. Diese Presse wird mit Standardstempel und Matrizen Typ Amada/Promecam bestückt.

Ein weiterer Vorteil ist ein besonderer Energiesparmodus. So verbraucht die Abkantpresse zum einen nur 3,5 kW. Zum anderen ist sie so geschaltet, dass der Energieverbrauch direkt und automatisch mit der tatsächlichen Nutzung gekoppelt ist. Dieser „just-in-time“-Modus und der geringe Verbrauch haben zur Folge, dass die im Vergleich zu unkontrollierter Nutzung von verbrauchsstarken Wettbewerbsprodukten gesparten Energiekosten binnen 3 Jahren eine Amortisation der Investitionskosten ermöglichen.

Abkantpresse GB 40 - 1250 NC ... EINFACHE UND ZUKUNFTSORIENTIERTE STEUERUNG...

Die NC gesteuerte Variante der Maschienenserie GB 40 ist mechanisch Baugleich mit der Manuellen Version. Der Unterschied liegt nur in der Bedienung.

Halbautomatische Steuerung
Der halbautomatische Betrieb ermöglicht es, die im manuellen Betrieb eingestellten Werte zu übernehmen und zu speichern. In ein Programm können bis zu 10 Biegungen hinterlegt werden. Die Programme könne unter einer Zeichnungsnummer oder einem frei wählbaren Text abgespeichert werden. Die Anzahl der Programme ist quasi unbegrenzt, da die Steuerung mit einer Memorykarte erweitert werden kann. Nach dem selben Prinzip ist auch eine Datensicherung möglich.

Automatische Steuerung

Die Abkantpresse kann optional mit einem Winkelbiegeprogramm ausgestattet werden.

Im Gegensatz zur Standardsteuerung, bei der die zu biegenden Teile geteacht werden müssen, kann mit der Winkelbiegeoption ein Biegewinkel direkt eingegeben werden.



Eine Werkzeugverwaltung steht zur Verfügung. Die Blechstärke wird eingegeben und mitgespeichert.



Nach dem Biegen des eingegebenen Winkels kann das Ergebnis angepasst werden, damit die unterschiedliche Rückforderung der Materialien korrigiert wird.

demande générale
Utilisez la version de bureau du site Web pour demander des prix directement en ligne.

Abkantpresse GB40 1250NC mm
- Presskraft: 40t
- Kantlänge: 1250 mm
- Leistung/Arbeitsdruck: 4,5 kW
- Biegegeschwindigkeit: 10 mm/s
- 2 Zylinder
- Druckbegrenzungsventil für Kalibrierung

Das Wichtigste: Höhe 1950mm, Tiefe 600 mm und Breite1600mm (passt durch jede Tür und in die meisten Aufzüge)

Gewicht: 1600 kg

Um diese Maschine korrekt zusammen zu stellen, benötigen Sie außer der Maschine, einen Satz Klemmplatten und Werkzeug. Wollen Sie  auf der gesamten Länge biegen,  benötigen Sie einmal ein Werkzeug mit  einer Länge von  835 mm und einer Länge von  415 mm.



Aufnahme für Stempel

Klemmplatte 75 mm, 6 Stück im Set

Aufnahme für Stempel

88 ° Multi-V (2030-835)

4V88/85°
H 60
Länge 835 mm

88 ° Multi-V (2030-835)

88 ° Multi-V (2030-415)

4V88/85°
H 60
Länge 415 mm

88 ° Multi-V (2030-415)

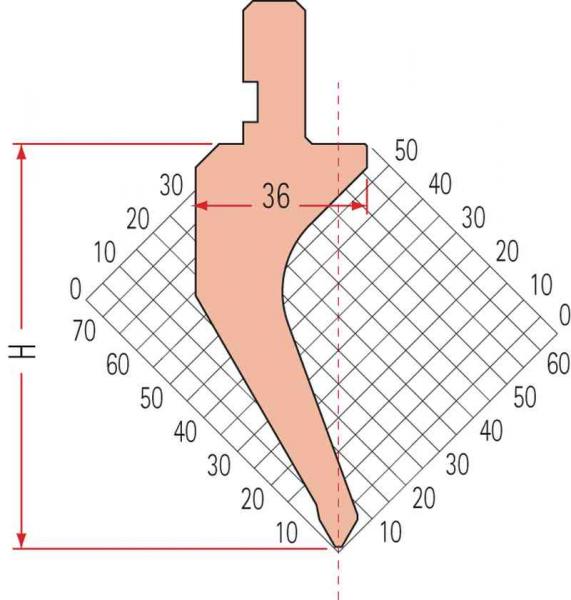

Stempel 60° - 1162, L=835

R = 0,8, H = 85 mm
Max T/m = 40
Länge 835 mm

Stempel 60° - 1162, L=835

Stempel 60° - 1162, L=415

R = 0,8, H = 85 mm
Max T/m = 40
Länge 415 mm

Stempel 60° - 1162,  L=415

Einweisung für Abkantpresse NC

Aufstellen, Einweisung und Inbetriebnahme

Einweisung  für Abkantpresse NC
Maschine in 2m Breite
Stempel / Matritze
Werkzeugmontage
Torsionswelle Hinten
Hinteranschläge
Einstellbare Führungen
Hydraulikaggregat
Video Abkantpresse NC
Maschine in 2m Breite
Stempel / Matritze
Werkzeugmontage
Torsionswelle Hinten
Hinteranschläge
Einstellbare Führungen
Hydraulikaggregat

Indicateur de configuration

Um diese Maschine korrekt zusammen zu stellen, benötigen Sie außer der Maschine, einen S0atz Klemmplatten und Werkzeug. Wollen Sie  auf der gesamten Länge biegen,  benötigen Sie einmal ein Werkzeug mit  einer Länge von  835 mm und einer Länge von  415 mm.



notre conseil

Zum biegen von Kisten benötigen sie ein Sektioniertes Oberwerkzeug!

Einen separaten Werkzeugkatalog können sie bei uns anfordern unter: info@gelber-bieger.com
