Mandrel Bender

Information zum Dornbiegen

Gebogenes Rohr
Biegewerkzeug
Kugeldorn
Faltenglätter

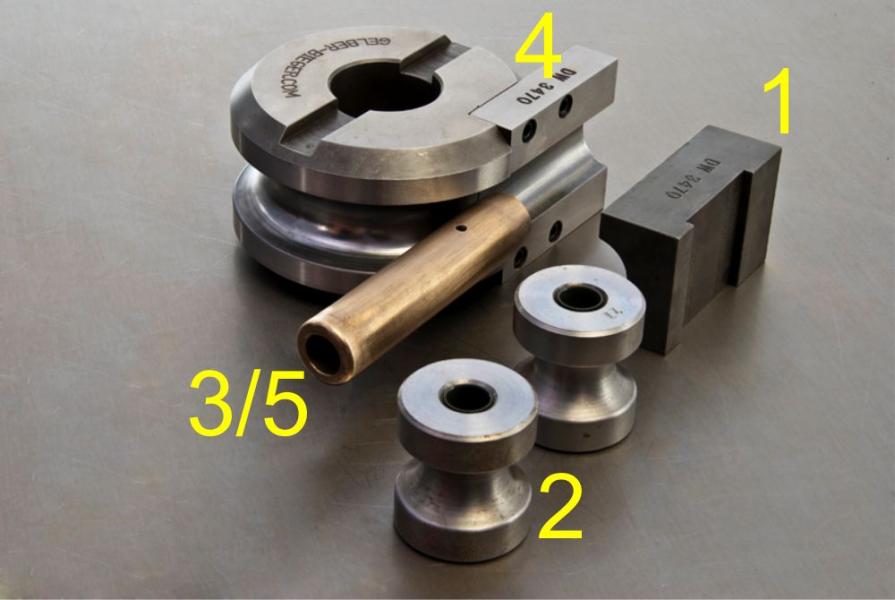

Das Werkzeug

(1) Spannstück:
Die Spannstücke werden je nach Anforderung mit glatter od. geriffelter Oberfläche geliefert.

(2) Gegenlager:
Zur Abstützung des Biegevorgangs benötigt man ein Gegenlager. Bei dickwandigen Rohren verwendet man Gegenrollen. Dünnwandige Rohre werden mit Gleitschienen gebogen.

(3) Biegedorne:
Biegedorne stützen die Außenseite des Rohres beim Biegen ab. Die Biegedorne sind für die Ovalität des Bogens verantwortlich u. verhindern nur bedingt eine Faltenbildung.

(4) Biegewerkzeug:
Das Biegewerkzeug definiert den Biegeradius mit dem das Rohr gebogen wird. Z.B. für ein 42 mm Rohr R=42 x 2 = 84 mm.

(5) Starrer Dorn:
Starre Biegedorne werden bei dickwandigen Rohren und großen Biegeradien eingesetzt.

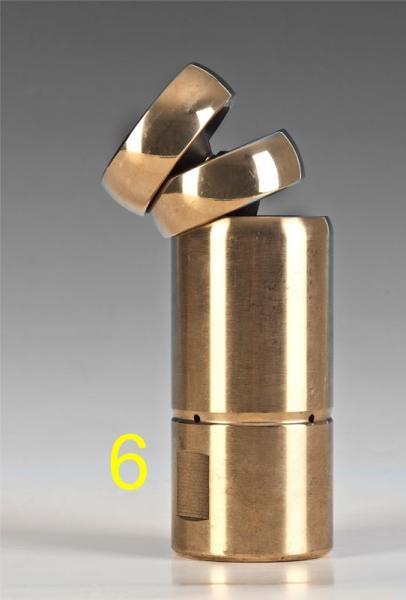

(6) Kugeldorn / Gliederdorn:
Kugeldorne haben am Ende des starren Dorns noch eine oder mehrere bewegliche Kugeln. Dadurch stützt der Dorn das Rohr noch tiefer im Bogen. Mit Kugeldornen werden dünnwandige Rohre mit kleinen Biegeradien gebogen. Je kleiner der Biegeradius und je dünnwandiger das Rohr, desto mehr Kugeln werden eingesetzt. Beim Einsatz von Kugeldornen werden nahtlose Rohre oder Rohre mit geglätteter Schweißnaht benötigt.

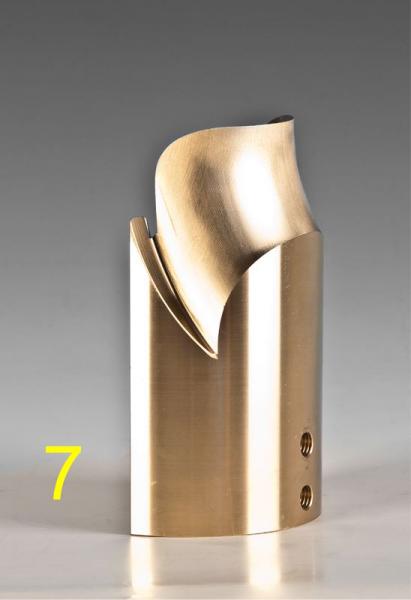

(7) Faltenglätter:
Kommt es beim Dornbiegen zur Faltenbildung, ist der Einsatz von einem Faltenglätter notwendig. Faltenglätter „glätten nicht die Falten“ sondern verhindern die Faltenbildung. Oft kann auf den Einsatz eines Faltenglätters verzichtet werden, wenn geglühte Rohre gebogen werden.

general request

request price

Use the desktop version of the website to request prices directly online.

configuration note

Dornbiegen

Beim Dornbiegen wird das Rohr über den Biegedorn in die Biegemaschine eingeschoben und zwischen Biegewerkzeug und Klemmstück gespannt. Der Biegekopf dreht sich um die Biegeachse und biegt das Rohr im Biegewerkzeug. Im Gegenlager stützt sich das Rohr während des Biegevorgangs ab.

Mit dem Dornbiegeverfahren können kleinste Biegeradien mit bester Bogenqualität hergestellt werden. Dornbiegemaschinen können – abhängig vom eingesetzten Werkstoff – Biegeradien ab 1,5 x Rohraußendurchmesser gezielt biegen.

Je dünnwandiger das Rohr ist und umso kleiner der Biegeradius ist, desto aufwendiger werden die Biegewerkzeuge. Für den Biegevorgang können verschieden Biegedorne benutzt werden.

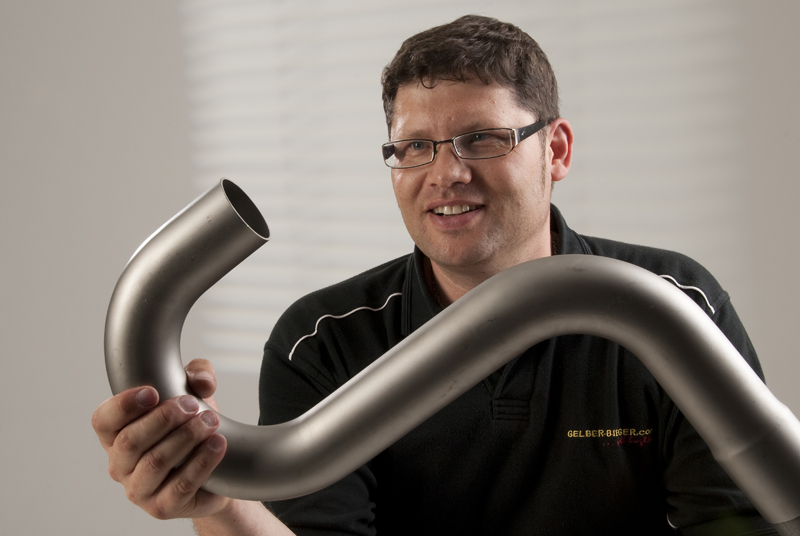

Dieses Rohr wurde mit einer Dornbiegemaschine gebogen.Es handelt sich um einen sogenannten 2 D bogen. In diesem Fall beträgt Biegeradius des Werkzeuges zwei mal den Durchmessser des Rohres.

R Werkzeug = 2 x D Rohr

Maße gelten immer bis zur neutralen Fase.

our tipp

Es Besteht auch die Möglichkeit Rohre mit einem Biegeradius von 1,5 x D zu biegen.

Das Rohr soll Geglüht sein! Standard Rohr ist sehr spröde und härter und diese beiden Eigenschaften favorisieren die Faltenbildung beim biegen.
