Beachtlich ist die Biegekraft von bis zu 30 Tonnen, die der in den Tisch integrierte Zylinder in seiner Ausführung als Gleichlaufzylinder mit gleicher Kraftintensität sowohl nach rechts wie auch nach links drückend bietet. Außerdem verfügt dieser Universalbieger über drei Arbeitsstationen, die je nach Konstellation sogar auf vier unabhängige Arbeitsvorgänge erweitert werden können.

Generell besteht die Möglichkeit, an zwei Arbeitsstationen zu arbeiten. So können Werkzeuge rechts und links aufgebaut werden oder es besteht die Möglichkeit, den ersten Arbeitsschritt auf der einen und den zweiten auf der anderen Seite durchzuführen. Vorbildlich sind auch die weiteren Arbeitsalternativen: So ermöglicht ein integrierter Drehteller 25 mm Rundstahl um 270° zu biegen.

Hydraulikanschlüsse für die universelle, erweiterte Nutzung der Maschine sind seitlich positioniert und mit allem angebotenen „Gelber-Bieger“- Zubehör kompatibel.

Neben der optimalen technischen Ausstattung ist der Gelbe-Bieger XL auch in der Bedienung ausgezeichnet. So kann mit hilfe eines Touch Screen das Werkzeug mit einem Finger nach Links oder Rechts bewegt werden. Durch die eingesetzte  Proportionattechnik können auch die Geschwindigkeit und der Druck durch Fingerdruck eingestellt werden. Das heißt, man tastet sich sehr langsam und mit sehr viel Gefühl an die gewünschte Biegung heran. Einzelne Teile können individuell gerichtet oder bereits gebogene Teile je nach Vorgabe nachgebessert beziehungsweise korrigiert werden. Die zweite, perfekte Bedienmöglichkeit ist die spezifische Programmierung. Bis zu 30 Programmschritte können nacheinander abgearbeitet werden. Diese Programme werden entweder direkt eingegeben oder im »Touch-in« Verfahren, das heißt von Hand auf eine Position fahren und diese abspeichern, gesteuert. Unendlich viele Programme können gespeichert werden. Die Programme können Alfanummerich sein, name oder Zeichnungsnummern.

Der Gelbe-Bieger hat aber noch viele andere Möglichkeiten:

  • Datensicherung auf USB
  • Diverse Arbeit Modis wie : Richten, Pressen, Freibiegen, Profilwalzen, Drehteller; Abkanten
  • Es wird ein super silent Hydraulikaggregad eingesetzt
  • Die Maschine begibt sich wenn daean nicht gearbeitet wird nach 3 min in einen Standby Modus
  • Die Maschine ist optional mit einem Fußschalter erhältlich
  • Eine digitaler oder Gesteuerter Seitenanschlag können erworben werden
  • Der Biegetisch sowie die innenliegenden Komponenten sind Plasmanitriert
  • Eine Dynamiche Wartung ist in der Steuerung integriert.
general request
Use the desktop version of the website to request prices directly online.
Abmessungen 1200 x 600 x 900
Gewicht (kg) 1350
Motorleistung (kW) 7,5
Biegekraft (t) 30
Werkzeughöhe (mm) 165
Biegeleistung (mm) 165 x 15
Rundmaterial mit Drehteller (mm) 25



Zur Grundmaschine gehört kein Zubehör, wählen Sie bitte mindestens das Werkzeugpaket Set 1.

Die meisten Kunden entscheiden sich zusätzlich für das Werkzeugpaket Set 4, es ermöglicht Ihnen geschlossene Teile zu biegen.



Zur Grundmaschine gehört kein Zubehör, wählen Sie bitte mindestens das Werkzeugpaket Set 1.

Die meisten Kunden entscheiden sich zusätzlich für das Werkzeugpaket Set 4, es ermöglicht Ihnen geschlossene Teile zu biegen.



Set 1

Standardwerkzeug (neue Werkzeughöhe 160 mm) bestehend aus:
1. Werkzeughalter für Stempel u. Matrize
2. Abkantwerkzeuge Nr. 1012, 1032, 2025, 2030
3. Standard Drehteller D= 210 mm
4. Zentrum 30 mm einsatzgehärtet
5. Exzenter mit Hebel
6. Brücke mit Gegenrolle (neu mit Riffelung)
7. Seitenanschlag
8. Satz Schrauben
9. Schlüssel (14er Inbus, lange Version)

Set 1

Set 2 Ringbieger (RB40)

Ringbiegewerkzeug 3 hydraulisch unabhängig angetriebenen Wellen
Biegeleistung bis 2 Neue Werkzeughöhe 160 mm
Wellengeschwindigkeit stufenlos einstellbar
Hydraulische Zustellung
Zustellung programmierbar
Wellendurchmesser 40 mm
Walzendurchmesser 160 mm
Achsabstand 280 mm
Nützhöhe 100 mm
Drehmoment 400 Nm
Gewicht 100 kg
Ringbiegewerkzeug:
- Ringbieger mit 3 angetriebenen Wellen
- Befestigungsmaterial
- Schläuche
- 1 Satz Biegerollen 1" aus Stahl
- 1 Satz Distanzhülsen

Set 2 Ringbieger (RB40)

Set 2 Ringbieger (RB40Plus)

Ringbiegewerkzeug 3 hydraulisch unabhängig angetriebenen Wellen
Biegeleistung bis 2" Neue Werkzeughöhe 160 mm
Wellengeschwindigkeit stufenlos einstellbar
Hydraulische Zustellung
Zustellung programmierbar
Wellendurchmesser 40 mm
Walzendurchmesser 160 mm
Achsabstand 280 mm
Nutzhöhe 100 mm
Drehmoment 400 Nm
Gewicht 100 KG
Ringbiegewerkzeug:
1. Ringbieger mit 3 angetriebenen Wellen
2. Befestigungsmaterial
3. Schläuche
4. Rollensatz 1"
5. Satz Distanzhüllen

PLUS: verstellbarer Achsabstand
          von 340 - 800 mm

Set 2 Ringbieger (RB40Plus)

Biegerollen aus Polyamid 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 3/8

Biegerollen aus Polyamid 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1/2

Biegerollen aus Polyamid 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 3/4

Biegerollen aus Polyamid 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1

Biegerollen aus Polyamid 1 1/4", 42,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1 1/4

Biegerollen aus Polyamid 1 1/2", 48,6 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1 1/2

Biegerollen aus Polyamid 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 2

Biegerollen aus Polyamid auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid  auf Maß, XX mm

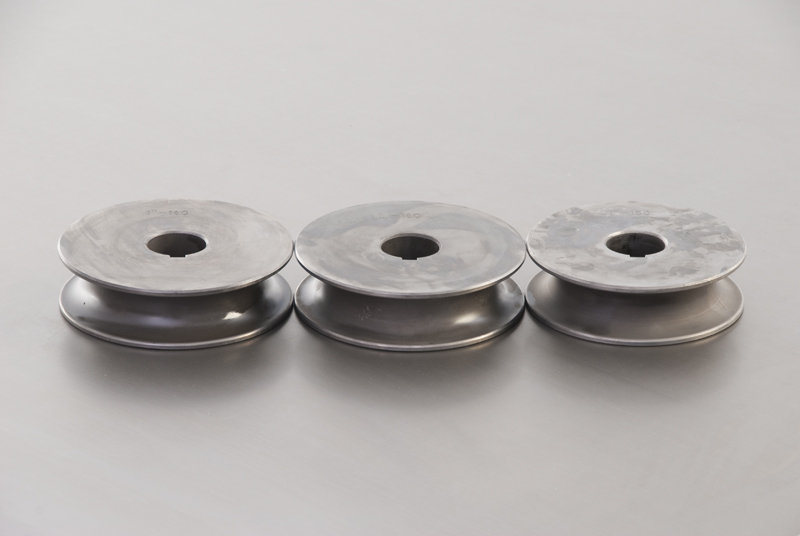

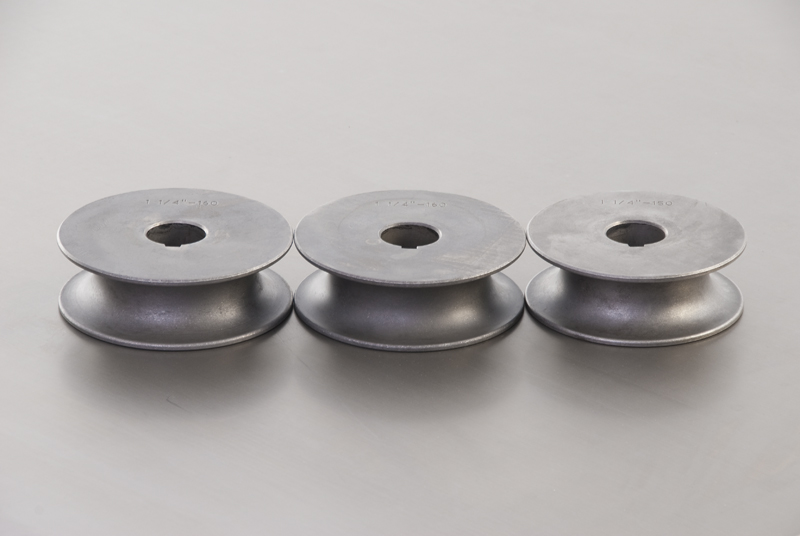

Biegerollen aus Stahl 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 3/8

Biegerollen aus Stahl 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 1/2

Biegerollen aus Stahl 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 3/4

Biegerollen aus Stahl 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 1

Biegerollen aus Stahl 1 1/4", 42,7 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 1 1/4

Biegerollen aus Stahl 1 1/2", 48,6 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 1 1/2

Biegerollen aus Stahl 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 2

Biegerollen aus Stahl auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl  auf Maß, XX mm

Profilbiegerollensatz für Edelstahl

Biegerollen aus Polyamid
Welle 40 mm, Passfeder 10 mm

Profilbiegerollensatz für Edelstahl

Profilbiegerollensatz für Stahl

Biegerollen aus Stahl
Welle 40 mm, Passfeder 10 mm

Profilbiegerollensatz für Stahl

Set 4 Ergänzungssatz

bestehend aus:
1. Stempel zum Biegen von 60° 1026
2. Matrize 4-fach für 60° 2034
3. Ringe für Drehteller D= 40, 50, 60, 70, 80,
90, 100, 110, 120, 130 mm
4. Biegedorn für geschlossene Teile
5. Matrizen Adapter

Set 4 Ergänzungssatz

Wendelbiegepaket

Adapterplatte
Wendelbiegeeinrichtung
Verdrehmesser
Radienmessbrücke
Messschieber
Biegesoftware

Wendelbiegepaket

Pressbiegeeinrichtung 800 mm

Pressbiegeeinrichtung von 1/2 bis 2"

Pressbiegeeinrichtung 800 mm

Biegeeinsätze aus Guss 1/2 - 2" , zum Pressbiegen"

Biegeeinsätze aus Guss, verstärkte Ausführung

Biegeeinsätze aus Guss 1/2 - 2

Einweisung für XL

Aufstellen, Einweisung und Inbetriebnahme

Einweisung  für XL
Profilbieger RB 40 Plus
